變速驅動葉片泵在注塑機系統上的應用
2020-12-14 09:58:48
塑料是以單體為原料，通過加聚或縮聚反應聚合而成的高分子化合物，由合成樹脂及填料、增塑劑、穩定劑、潤滑劑、色料等添加劑組成。根據各種塑料不同的理化特性，可以把塑料分為熱固性塑料和熱塑性塑料兩種類型。 根據各種塑料不同的使用特性，通常將塑料分為通用塑料、工程塑料和特種塑料。
塑料成型方法
塑料成型是將各種形態的塑料制成所需形樣的制品過程，塑料成型方法包括壓塑（模壓成型）、擠塑 （擠出成型）、注塑（注射成型）、吹塑（中空成型）、壓延等。加工方法的選擇主要決定于塑料的類型(熱塑性還是熱固性)、起始形態以及制品的外形和尺寸。
熱塑性塑料加工方法有擠出、注射成型、壓延、吹 塑，熱固性塑料一般采用模壓、傳遞模塑、注射成型加工方法。注塑成型是目前最常用的成型方法， 目前主要用于熱塑性材料，現在也用于熱固性塑 料。擠出成型目前主要用于一定橫截面形狀的連續制件，如管、槽、板及異型材制件等。中空成型主要用于瓶、桶、球、壺、箱一類的熱塑性塑料制件。壓縮成型主要用于熱固性材料。壓延成型是生產塑料薄膜和片材的主要方法。以上方法中注塑成型、擠出成型、中空成型是最主要的成型方法。
塑料機械分類
按照以上的不同成型方法，塑料機械主要包括 三大品類，依次是注塑機、擠出機、吹塑機。 其中尤其以注塑機占比最大。目前注塑機占整個塑料機械 70%左右。

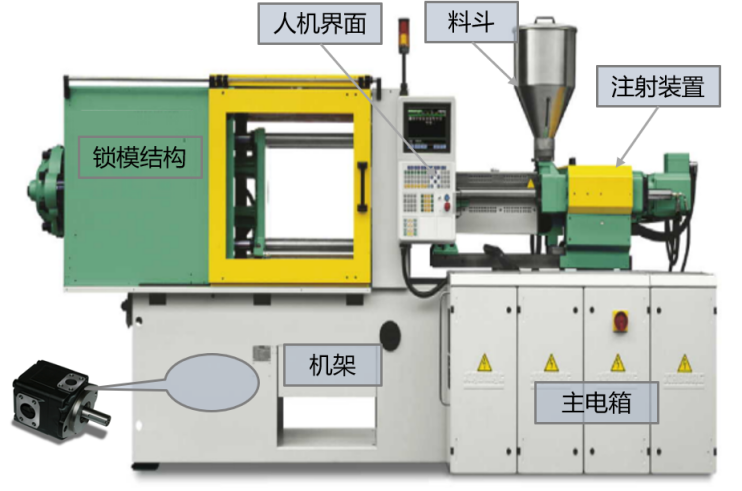

注塑機的結構
注塑機結構包括：（1）底座（2）合模裝置 （3）注射裝置（4）液壓控制裝置（5）電氣控制裝置。合模裝置是在注射動作時，夾緊模具，使之在注射熔融狀態的塑料時無法打開的作用，并能在塑料冷卻、固化之后，開模取出成型件等功能。注塑裝置主要進行塑料的計量、預塑、注射。

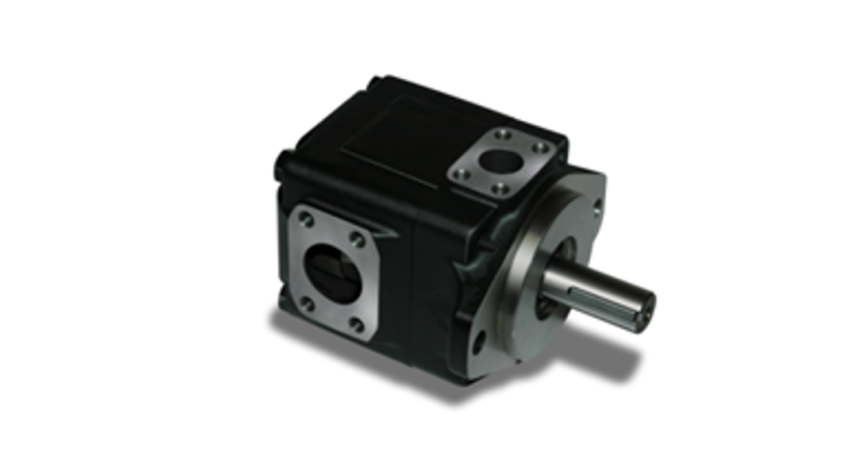

伺服驅動葉片泵配置給注塑系統帶來的優點：
第一是節能
?在保壓環節，傳統液壓系統還是以額定轉速工作，高壓節流將消耗著大量無用功率，而伺服驅動葉片泵系統在這個環節以滿足內泄和冷卻的極低轉速工作，大大降低了無效功率損失；
?簡化了系統，省去了如比例閥的的配置，減 少了因為控制元件壓差，泄露產生的能量損耗；
?壓力和流量的雙閉環控制，使得注塑機按所需壓力和流量進行自動調節，減少了系統發熱，從而降低了系統散熱功率的配置。
第二是提高生產效率
伺服驅動葉片泵系統，壓力和流量的響應速度快，減少了動作轉換時間，加快了整機的運行節拍。

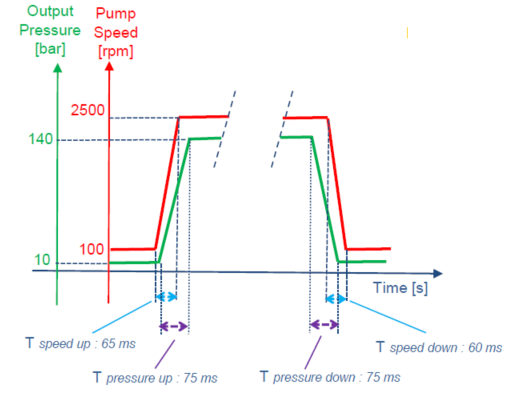

紅色曲線是速度閉環控制響應曲線，綠色曲線為壓力閉環控制響應曲線。為了防止氣穴現場發生，應避免壓力上升和下降梯度超過極限 值，建議壓力上升梯度極限≤2500bar/s,下降 梯度極限≤3000bar/s。
第三是提高精度

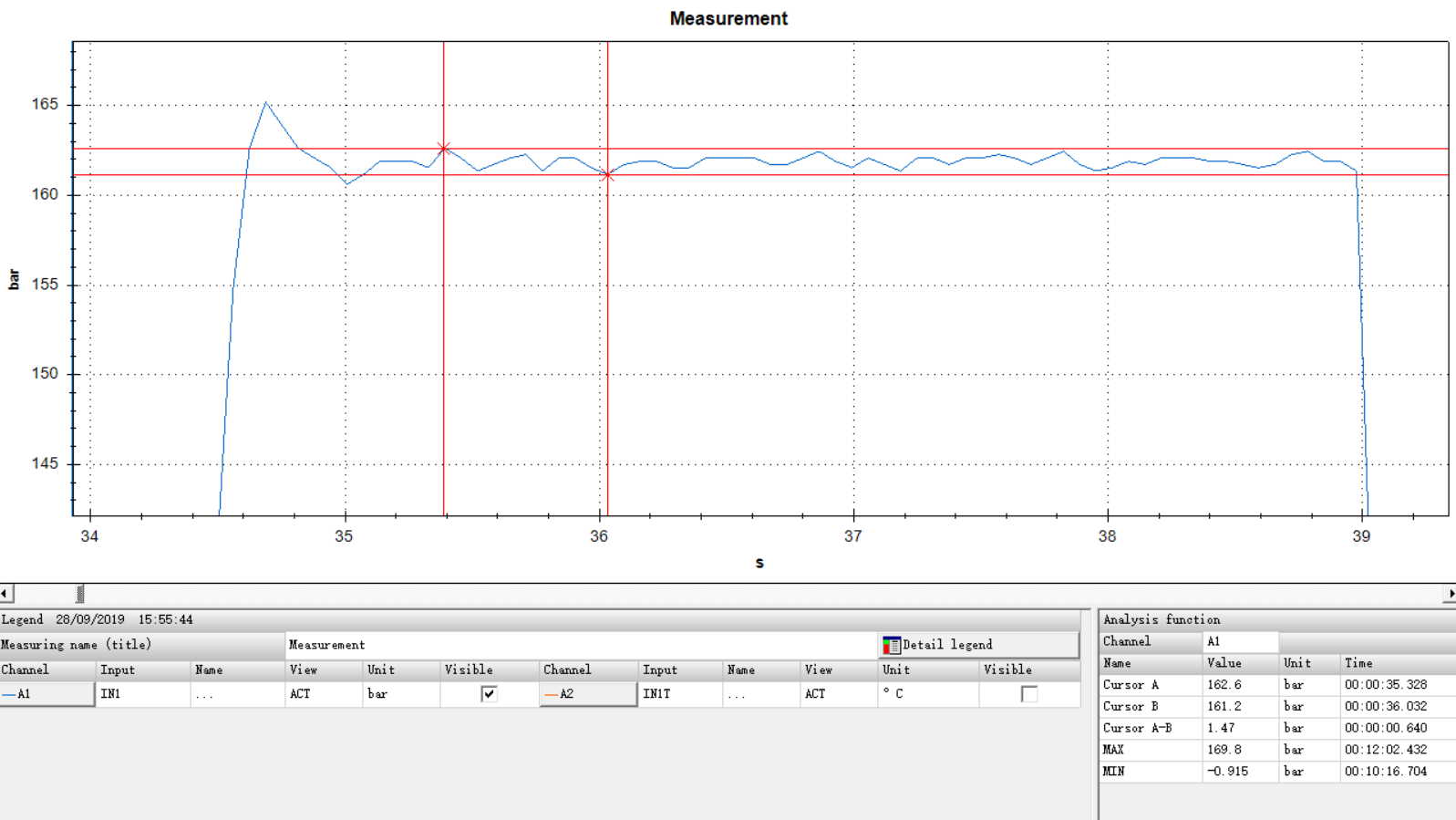

伺服驅動葉片泵系統，配合壓力傳感器和電機編碼器對系統壓力和電機轉速采集，運用PID 算法，完成對系統的壓力和流量的雙閉合控 制。閉環控制使得開、合模、射膠位置、保壓位置、射退位置得以精確控制，使得保壓壓力實現穩定控制。以下是T7DS E38(120.6cc)在162bar下的保壓測量值，從該圖表中可以看 出，系統過沖壓力為3bar左右，穩定后壓力在 161.2-162.6bar之間，壓力波動在+0.6~0.8bar。
第四是多段保壓的輕松實現
因為變速驅動葉片泵的泵和馬達雙象限工作能力，使得在保壓環節中可以通過對泵的反轉來實現對壓力的分階段高效控制。但這里需要特別注意的是， 泵的反轉轉速不能超過500rpm；泵的出油口壓力不能低于1.5bar來防止吸空；泵的出口不能設置單向閥阻礙吸油；泵的吸油口不能設置過濾器阻礙泵向油箱的排油導致軸封破損。
注塑機是塑料機械的核心設備， 產量大、產值高和出口多。并且行業產業鏈廣泛：上游涉及模具廠商、塑料廠商、機械廠商，下游產品廣泛應用于汽車、家電、3C、包裝、食品、包裝、建筑等 領域。注塑工藝作為塑料工業坐具代表性的成型工藝之一，已經成為推動現代制造業高速發展的重要技術支撐。
