該怎么正確地選擇液壓軟管的通徑？
2023-03-27 15:59:14
首先，我們得了解，軟管的通徑與介質的流速、介質的流量三者之間是有一個計算公式貫穿其中的。

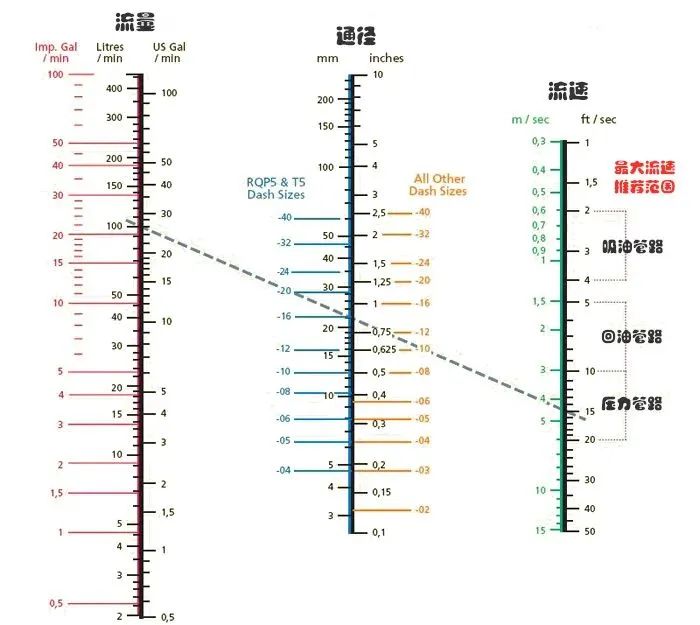

正源于這個計算公式，我們可以制作一張流量、流速和通徑的關系表，進而幫我們快速的選擇合適的軟管通徑。首先讓我們來認識一下這張表。
第一列是流量表，
第二列是軟管通徑和規格表，
第三列是流速表。
圖上重點畫出的分別表示吸油管路、回油管路、壓力管路內，最大流速的推薦范圍。
那有了這張表，接下來我們要做的就是確定流量和流速了。
1.如何確定流量呢？
客戶一般都會直接給出流量的需求值的，所以最好確定了。
2.如何確定流速呢？

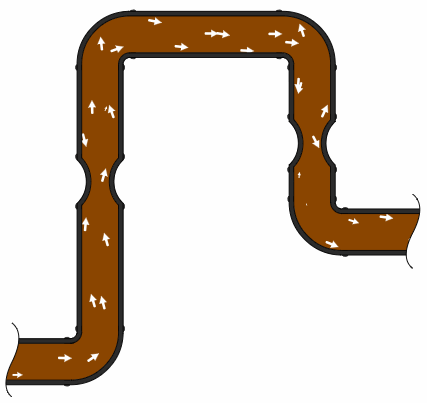

流速的確定，就是會稍微復雜一些了，因為如果流體流速太快的話，就會產生紊流，最終導致系統效率低下。
3.流速的選擇依據是什么
對于比較長的管路或者是介質粘度較高時，一般推薦選擇最大推薦流速范圍內較低的流速值。
比如選擇壓力管路的通徑時，最大推薦流速范圍是3~6m/s。因此我們會偏向選擇3~4m/s的樣子。
而對于比較短的管路或者是介質粘度較低時，一般推薦選擇最大推薦流速范圍內較高的流速值。
同樣的，在選擇壓力管路的通徑時，最大推薦流速范圍是3~6m/s。因此我們會偏向選擇5~6m/s的樣子。
4.軟管通徑選擇表的使用方法
最后總結一下使用方法
1、在第一列和第三列中找到已經確定的流量值和流速值；
2、在這兩個值之間畫一條直線；
3、該直線與第二列的交點，就是你要的軟管通徑了。
