Seal-Lok接頭: 用于壓縮天氣、密封方式為O形圈平面密封
2023-12-26 15:58:24

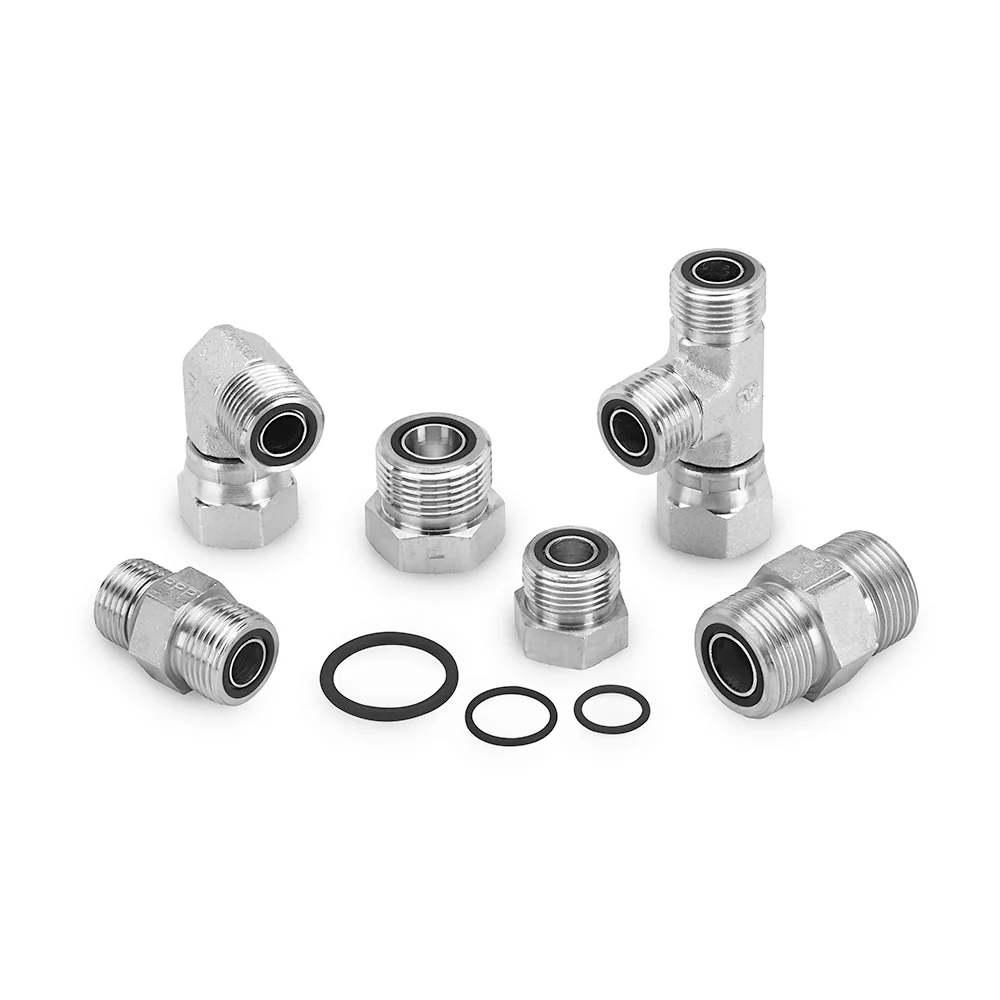

派克CNG O形圈面密封 (Seal-Lok ORFS) 接頭和過渡接頭為車用燃料系統和基礎設施相關天然氣應用提供了穩定、無泄漏的連接方式。
技術規格：
- 連接類型： O形圈面密封, 多種連接方式，符合多種需求
- 符合規格： 全部的Seal-Lok O形圈平面密封接頭達到或超過SAE J1453的嚴格要求。我們的Seal-Lok O形圈平面密封接頭用于ISO 6149公制接口，同時符合ISO 8434-3標準。
- 形狀： 90° 彎接頭，螺母，直的，堵帽，三通，四通，堵頭，釬焊環，襯套，45° 彎接頭，隔板鎖緊螺母，帶公制六角的螺母，帶公制六角的堵帽，帶公制六角的堵頭，以及帶公制六角的隔板鎖緊螺母
- 連接 1 尺寸： Female O-Ring Face Seal Swivel, Female O-Ring Face Seal, Male O-Ring Face Seal, Male O-Ring Face Seal - Long, Braze Sleeve, Braze Sleeve Reducer, Parflange Sleeve, Female O-Ring Face Seal with Large Nut, Male O-Ring Face Seal Bulkhead, Male O-Ring Face Se
- 連接 1 管道外徑： 1/4 到 3/4 inch, 6 到 38 mm
- 連接 2 尺寸： Male SAE-ORB, Female O-Ring Face Seal Swivel, Male SAE-ORB - Long, Male NPT/NPTF, Male O-Ring Face Seal, Female SAE-ORB, Female NPT/NPTF, Braze Sleeve, Parflange Sleeve, Male O-Ring Face Seal Tube End, Male O-Ring Face Seal Bulkhead, Male O-Ring
- 連接 2 管道外徑： 1/4 到 3/4 inch, 6 到 38 mm
- 連接 2 螺紋尺寸： 1/4 到 1 1/16 inch, M12 到 M27 mm
- 連接 3 尺寸： Male O形圈面密封外螺紋，SAE直外螺紋，O形圈面密封帶旋轉螺紋內螺紋，NPT/NPTF外螺紋，O形圈面密封隔板式外螺紋，O形圈面密封隔板式帶鎖緊螺母外螺紋，以及ISO 6149外螺紋
- 連接 3 管道外徑： 1/4 到 3/4 inch, 6 到 20 mm
- 連接 3 螺紋尺寸： 1/4 到 1 1/16 inch, M12 到 M22 mm
- 連接 4 尺寸： O形圈面密封外螺紋
- 連接 4 管道外徑： 1/4 到 3/4 inch, 6 到 20 mm
- O 型圈材料： 硬度為85的低溫HNBR
- 閥體材料： 不銹鋼和碳鋼鍍鍍鋅鎳
產品說明：
派克CNG O形圈面密封 (Seal-Lok ORFS) 接頭和過渡接頭使用氫化丁腈材料制成的彈性密封化合物，為燃料運輸提供了穩定的連接。這些O形圈面密封接頭通過TUV測試和認證，符合適用的行業標準，提供無間隙、抗過扭矩和抗振動能力，使其成為理想的液壓流體連接解決方案。CNG Seal-Lok ORFS接頭和過渡接頭有不銹鋼和鍍鋅碳鋼兩種材料，其用于CNG的無泄漏連接技術降低了維保成本和維護開支，為客戶在CNG市場上提供了競爭優勢。
市場：
- 替代燃料
特性/優勢：
- 高抗過扭矩，免于過度擰緊造成的損壞，可重復用使用。
- 平整密封面，便于無間隙安裝。
- 卓越的抗振動能力。
- 可重復使用
- 派克堅固的可調向接頭端帶一個較長的鎖緊螺母，大大降低了墊圈損壞和潛在泄漏的可能性以及裝配錯誤的可能性。此特性提高了客戶的內部效率，并降低了由于備用墊圈損壞而導致的返工成本（這在市場上常見于傳統的SAE可調向接頭）。
TUV測試和認證：
- ECE R110法規
- ANSI NGV 3.1-2014/CSA 12.3-2014標準不銹鋼和鍍鋅鎳鋼接頭
- ISO 15500
- 根據ANSI/CSA NGV 2通過了燃燒試驗
應用：
- CNG卡車燃料系統
- 駕駛室后座CNG油箱系統
- CNG燃料分配
- CNG乘用車燃料系統
- 車載CNG燃料和儲存系統
- CNG加氣站
