派克漢尼汾 | 天然氣TEG脫水系統的成本“瘦身”秘籍
2024-07-12 16:16:25
作為綠色能源，天然氣在人類邁向更清潔未來的過程中擔當重任。如果說天然氣是人類實現清潔發展夢想的基石之一，那么派克漢尼汾就是這個夢想的強大助力者。無論是天然氣的生產、加工、運輸階段，還是應用、分配、零售階段，派克漢尼汾均可提供相互關聯的產品與技術支持，助力天然氣安全開發與利用。
今天，小派將與大家一起聚焦天然氣生產過程中，過濾技術如何賦能客戶成功升級天然氣集氣站TEG（三甘醇）脫水系統再生撬裝置，節省運營成本！
TEG脫水系統
天然氣從井口采出時常含有大量水分，必須進行脫水處理，否則會導致下游工藝設備發生故障、堵塞或腐蝕等。常見的脫水方法包括冷卻脫水法、溶劑吸收脫水法等，TEG脫水屬于溶劑吸收脫水法，是目前天然氣行業普遍使用的方法之一。

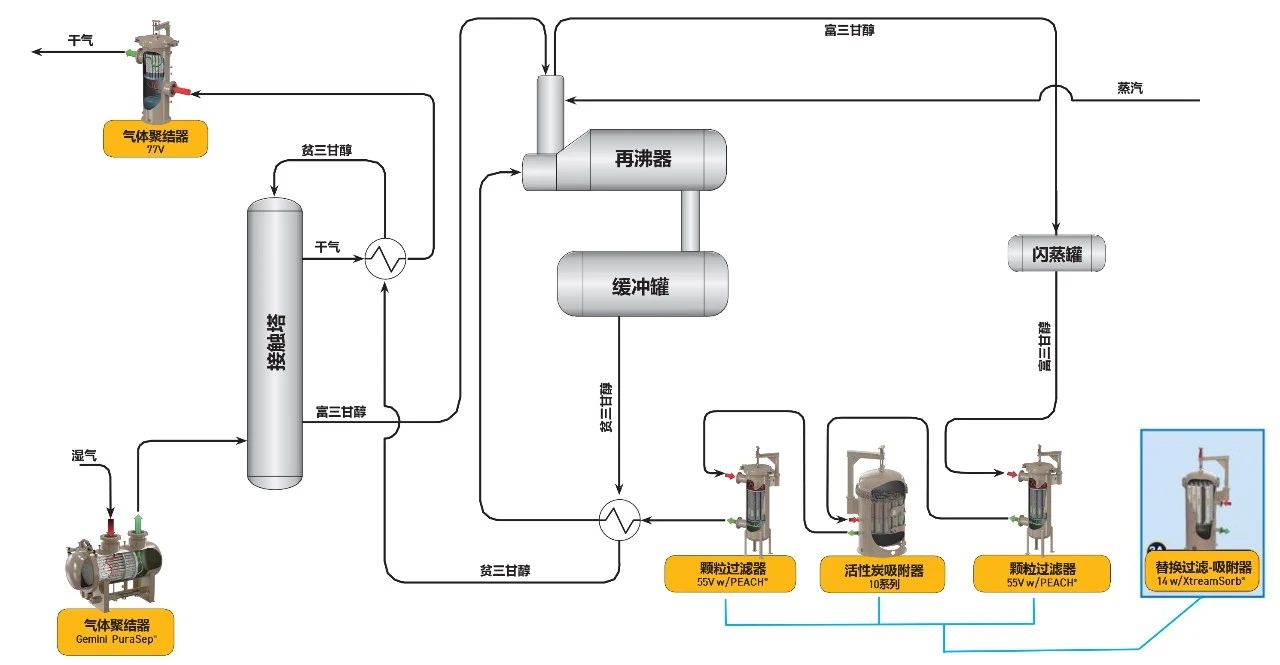

TEG脫水系統主要由吸收系統和再生系統兩部分構成，吸收系統負責完成天然氣脫水過程，貧TEG吸收水分后變成富TEG，在再生系統中完成再生操作。在該工藝中，濕天然氣通過過濾-聚結器去除固體雜質和游離態液體后，由接觸塔底部進入，與從頂部進入的貧TEG逆流接觸，脫水后的天然氣從接觸塔頂部逸出。此時， 富TEG經底部流出后進入閃蒸罐，以除去氣體雜質。隨后，再進入顆粒和活性炭過濾器，去除其含有的鹽等固體顆粒、壓縮機油、天然氣凝液、降解產物等污染物。最后，富TEG進入再沸器去除水分，變成貧TEG。至此，TEG完成再生，得以循環利用。
在TEG再生過程中，過濾是關鍵一環。
例如，天然氣中的冷凝液、鹽、顆粒等污染物可引起 TEG發泡，不僅導致氣體不合規，含水量超標，露點升高，還會造成大量TEG夾帶；TEG再生回路的過量油液會在塔內沉積，導致再沸器對TEG的實際用量讀數不準；溶解在TEG液體中的鹽會加速火管腐蝕，導致火管故障；懸浮顆粒物含量超出再生標準時，會導致托盤和泵堵塞、過濾器使用壽命縮短等問題……可以說，過濾將對整個脫水工藝的性能將產生直接影響。
客戶案例

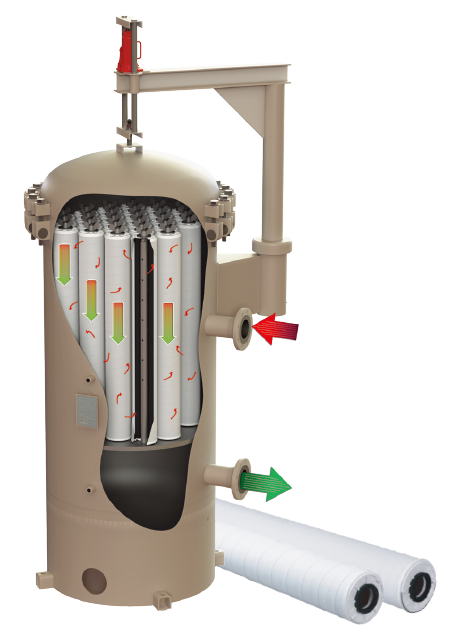

一合作伙伴在美國馬塞勒斯/尤蒂卡中游地區擁有十多個壓縮機站，這些壓縮機站負責收集井口天然氣并將其輸送到低溫天然氣工廠。每個壓縮機站均采用150 MMscfd或300 MMscfd標準設計，且配備一個或兩個TEG再生撬。每個再生橇均配設一個前置顆粒過濾器、一個活性碳罐容器和一個后置顆粒過濾器，TEG再生撬的性能至關重要，確?？蛻舻靡韵虻蜏靥烊粴鈴S供應含水量低于7 lbs/MMscf（3.2kg/MMscf）的天然氣。

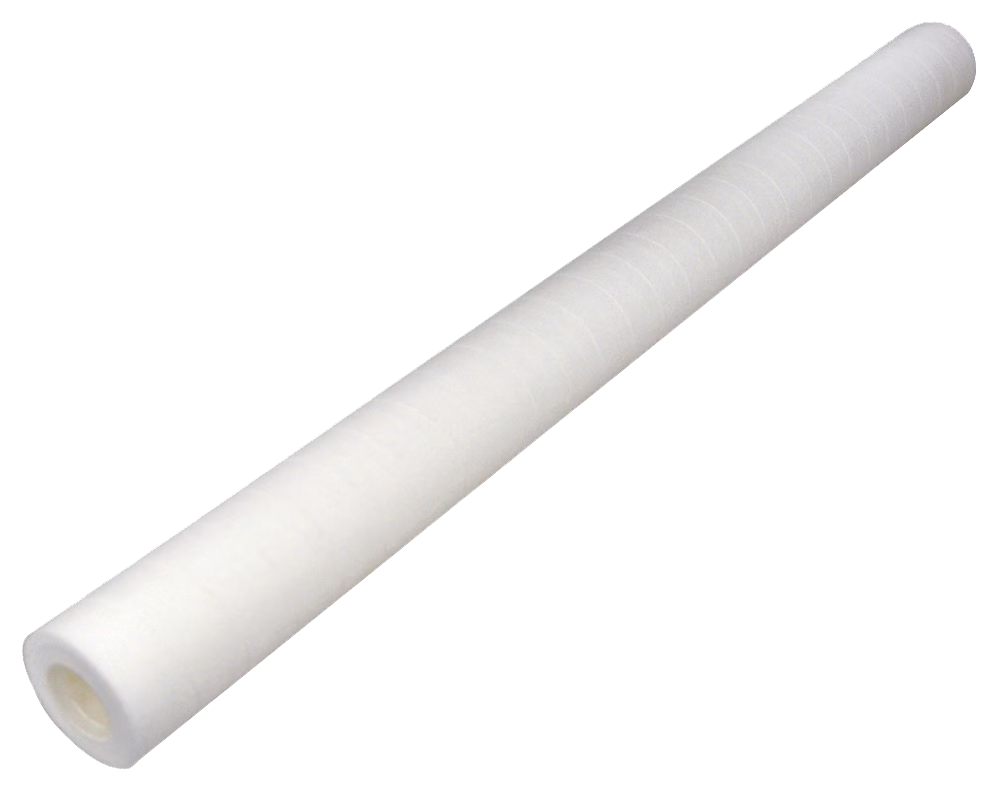

派克漢尼汾與這家客戶合作多年，為其前置顆粒過濾器和后置顆粒過濾器提供PEACH-Pure P90濾芯。

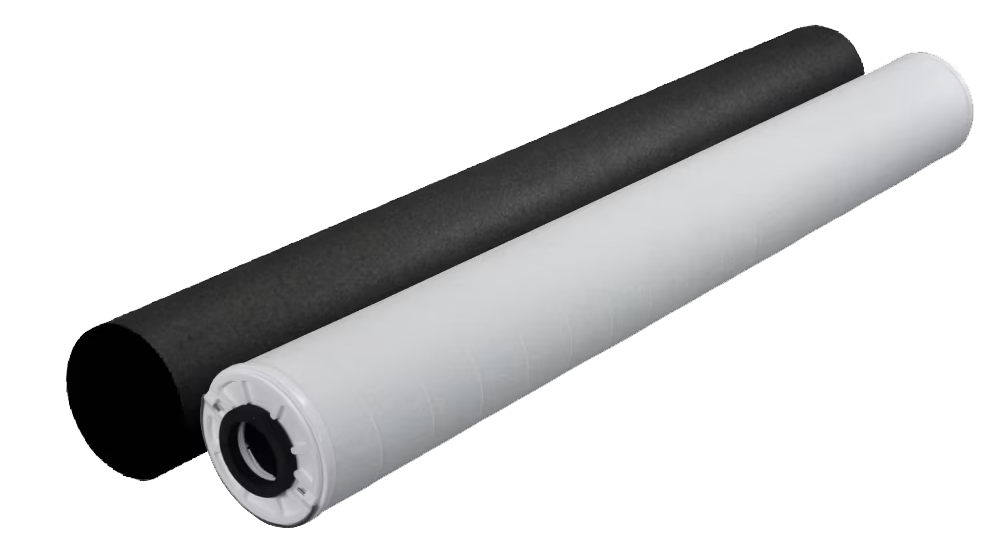

而在活性炭容器中，客戶一直采用顆粒碳罐。在分析客戶再生撬的月平均使用情況和成本后，派克團隊向客戶推薦XtreamSorb濾芯產品。根據派克團隊提供的現場測試數據以及由此可能帶來的成本降低，客戶最終同意試用XtreamSorb®（XS系列）濾芯產品，以取代顆粒碳罐。
采用推薦方案后，

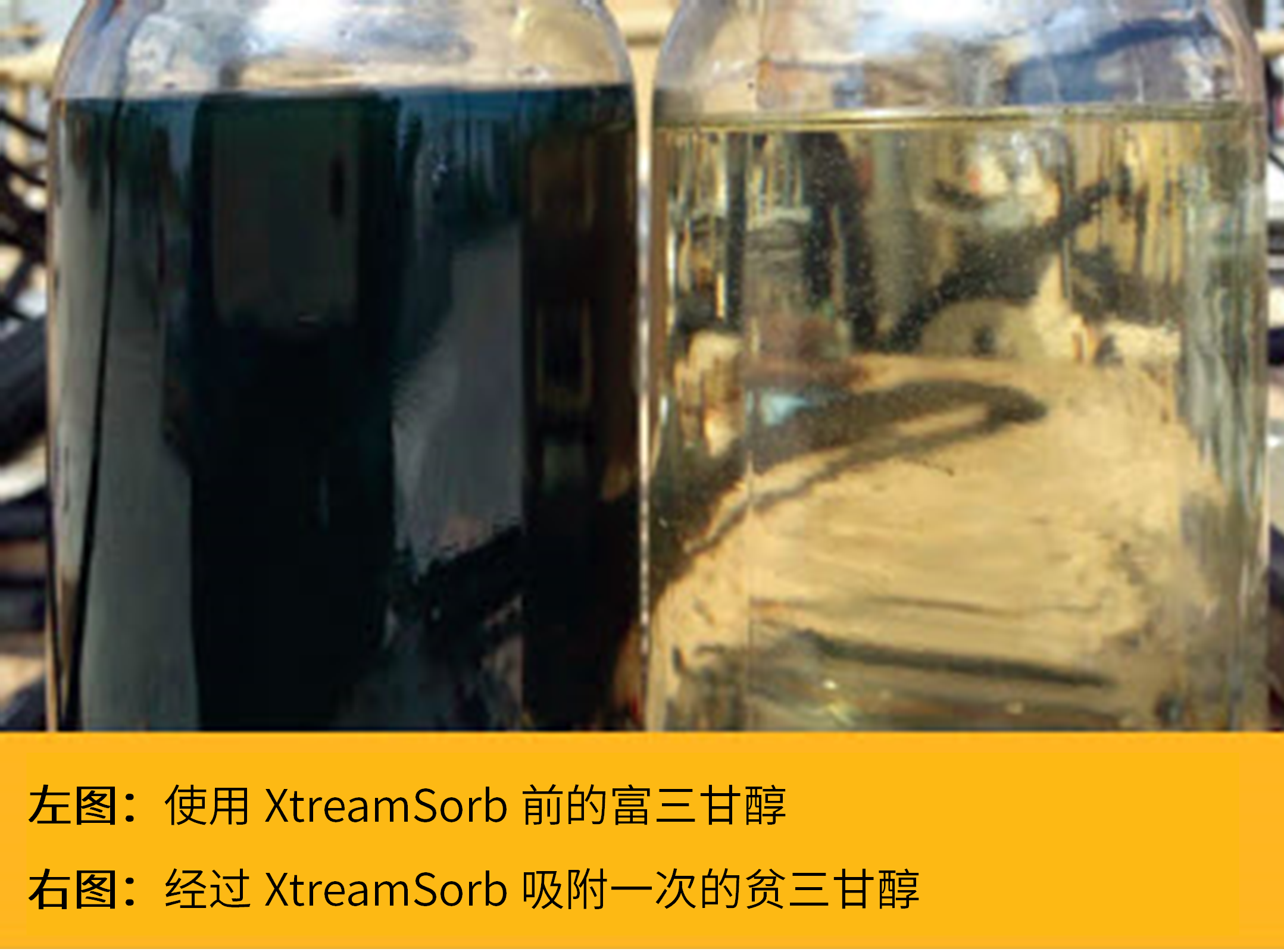

? 經XtreamSorb吸附，TEG性能提升；
? 后置顆粒過濾器濾芯更換頻率降低，總運營成本得以降低，平均每月節省約30%；
? 以往每個立管需使用2個1122-C顆粒碳罐，如今只需使用1個XSG-544濾芯產品，總運費得以降低；
? 縮短更換濾芯停機時間，進而提高效率、降低維護成本；
? 與堆疊碳罐相比，XtreamSorb濾芯是一種連續長度產品；
? 與1122-C罐飽和后的重量相比，XSG-544濾芯飽和后的重量減輕63.5%。
事實上，這只是派克漢尼旗下PECO系列過濾產品在石油天然氣行業應用場景中的案例之一。從助力天然氣安全開發，到守護輸氣管道安全，PECO系列產品性能表現歷經驗證。即刻聯系派克漢尼汾技術團隊，獲取TEG脫水系統成本“瘦身”秘籍的同時，優化性能、降低成本及停機時間，守護天然氣的純凈之旅！
